Hva er SMT Stencil Printer
SMT sjablongtrykkmaskin er en slags utstyr som brukes til å skrive ut utskriftsprosessen i overflatemonteringsteknologi (SMT) av elektroniske komponenter. I SMT-produksjonslinjen brukes SMT-sjablontrykkmaskinen hovedsakelig til å jevnt skrive ut loddepastaen på puteposisjonen til PCB (Printed Circuit Board) for påfølgende plassering av elektroniske komponenter. Med SMT sjablongtrykkmaskinen kan høypresisjon og høyeffektiv loddepasta-utskrift realiseres, noe som sikrer plasseringskvaliteten og produksjonseffektiviteten til elektroniske komponenter.
Fordeler med SMT Stencil Printer
Konsekvent merkevarebygging
Konsekvent merkevarebygging er nøkkelen til suksess for mange bedrifter. Å bruke en sjablong betyr at du kan legge merkevaren din til alt som vegger, vinduer, biler eller fraktmateriell.
Tydelig skilting
Tydelig skilting spiller en viktig rolle for sikkerheten. Å bruke en sjablong for å lage tydelig skilting kan varsle om farlige materialer, lukkede områder eller til og med oppdaterte åpningstider.
Kostnadsbesparende
Det finnes tjenester som kan lage tilpassede sjablonger for virksomheten din, men hvis du trenger flere sjablonger, kan de bli uoverkommelige. I tillegg er dette lite fleksible løsninger. Hvis du gjør endringer i merkevaren din, må du bestille en helt ny sjablong eller omprogrammere maskinen hvis du har en elektronisk SMT-sjablonskriver.
Tidsbesparende
Med en SMT sjablongskriver får du et konsistent og nøyaktig kutt på få minutter. Du kutter også ut ventetiden for å bestille en tilpasset sjablong når du har en maskin tilgjengelig for din bedrifts bruk.
Hvorfor velge oss
Salgsmarked
Vi har en stor markedsandel i USA, Korea, India, Tyskland og Tyrkia, samt i mer enn 20 andre land. Våre lokale ingeniører i India (Delhi, Mumbai og Daman), Tyrkia, Egypt og andre steder gir stor bekvemmelighet.
Teknologipatent
Vi fokuserer på profesjonell og effektiv teknologiutvikling og innovasjon. Vi har 9 oppfinnelsespatenter, 112 praktiske patenter og 12 programvareopphavsrettigheter. I tillegg har ETON oppfunnet den raskeste automatiske pick-and-place-maskinen, med en hastighet på 250,000 CPH.
Våre sertifikater
Vi har flere viktige sertifikater, inkludert CE-sertifikatet, CCC-sertifikatet og SIRA-sertifikatet. Hvert av disse sertifikatene viser vår forpliktelse til kvalitet og sikkerhet.
Våre tjenester
ETON tilbyr omfattende tjenester: forhåndssalg, på salg, ettersalg og teknisk støtte. Vårt profesjonelle serviceteam har rik erfaring for å sikre at vi besvarer kundenes spørsmål. Vi streber alltid etter å gi deg den beste støtten!
Typer SMT sjablongskrivere
Innrammet SMT/PCB sjablong
Den leveres som en loddepasta-stensil som er laserkuttet og deretter permanent festet til rammen. Når du fester sjablongen, bruk kanten av nettet til å stramme sjablongfolien innenfor rammen. Innrammede sjablonger er designet for høyvolum PCB-skjermutskrift. Malen behandler i tillegg en jevn åpning som kan brukes med avstander på 16 mils eller mindre. Ideell for sjablongutskrift på trykte kretskort med store volum, ved bruk av innrammet overflatemonteringsteknologi, er sjablongen dobbeltbundet for å motvirke ekstrem slitasje.
Rammeløs SMT sjablong
Denne typen sjablong, også kalt folien, er en laserskåret sjablong designet for å fungere med en gjenbrukbar sjablongramme kjent som sjablongklemmesystemet. SMT sjablongtype som ikke krever permanent vedheft til rammen. Rammeløse SMT-sjablonger er rimeligere enn innrammede sjablonger. Og foruten å tilby avansert kvalitet og god ytelse, sparer den deg også penger når det gjelder lagring. Den har en sømløs åpen vegg som kan brukes for 16 mil pitch og lavere, spesielt micro BGA, og har også en 24-timers behandlingstidsstandard.
Elektroformet SMT sjablong
Elektroformede SMT-sjablonger eller elektroformede folier er nikkelbaserte sjablonger permanent festet til en sjablongramme med en nettingkant som strekker folien innenfor rammen. Elektroformede sjablonger tilbyr en av de beste pastafrigjøringsegenskapene som er tilgjengelige. Som et resultat brukes den i finpitch SMT-applikasjoner (12 mils til 20 mil pitch) på trykte kretskort. Det gjelder også flip-chips, wafer-støt og µBGA (6 mils til 12 mils pitch). I tillegg forbedrer de sømløse trapesformede sideveggene til SMT-stensilen påføringen av loddepasta.
En vanlig prosess for SMT sjablongskriver
Er en additiv prosess, og produsenten bygger opp sjablongen ved å elektroforme nikkel. Det er lettere å danne mindre åpninger med finere tonehøyde på elektroformede nikkelsjablonger. Blenderveggene er veldig glatte og speillignende, noe som tillater god loddepastafrigjøring siden den ikke klamrer seg til sidene. Elektroformingsprosessen gjør at nikkel kan dannes rundt en fotoresistmal av åpninger som matcher brettdesignet. Behandlingstiden er høy, og de opprinnelige produksjonskostnadene er også høye. Prisen på sjablongen er imidlertid uavhengig av antall åpninger den inneholder. Derfor, for sjablonger med store åpninger, tillater elektroformingsprosessen raske behandlingstider.
Er en subtraktiv prosess, hvor blenderdannelse finner sted på grunn av kjemisk etsing. Selv om det er en relativt rimelig prosess, er resultatene ganske dårlige ettersom etsingen danner sidevegger med grove åpninger. Kjemisk etsing skaper åpninger i metallplaten ved hjelp av syre. Produksjonshastigheten er vanligvis høy, og produksjonskostnadene lave. Imidlertid er metoden kun egnet for å danne store åpninger, og det er en tendens til å danne sandklokkeform på veggene. Kjemisk etsing er uegnet for å lage sjablonger med fine åpninger.
Er også en subtraktiv prosess, hvor blenderdannelse skjer ved at en laserstråle fjerner uønsket materiale fra sjablongfolien, vanligvis rustfritt stål. Laserskjæring hjelper til med å danne sjablonger med høy kvalitet og med høy grad av presisjon. I motsetning til de to andre metodene, gjør laserskjæring det mulig å gjøre åpningene trapesformede i stedet for vertikale, og dermed tillate god loddepastafrigivelse. Laserskjæring bidrar til å oppnå mer konsistente resultater, og den større nøyaktigheten til prosessen gjør det mulig å lage åpninger med veldig fin stigning til rimelige kostnader. Den relativt lave produksjonshastigheten er dens eneste ulempe.
Fremstillingsprosess for SMT sjablongskriver
Valg av sjablongmateriale
Sjablongfremstillingsprosessen begynner med å velge det optimale materialet som rustfritt stål, nikkel eller polyimid basert på applikasjonskravene, utskriftsmiljøet og budsjettet. Dette valget påvirker holdbarhet, kjemikaliebestandighet, pastafrigjøringsegenskaper og kostnadshensyn.
Utarbeidelse av designfil
SMT Stencil Printer layoutdata definerer kretsputens geometrier og posisjoner. Disse dataene må formateres til instruksjoner for sjablongskjærende verktøy som spesifiserer plasseringen og dimensjonene til hver åpningsåpning som skal dannes. Ytterligere funksjoner som referanseregistreringsmerker, verktøyhull for justering og de ytre sjablongrammedimensjonene legges også til i designfilen.
Laserskjæring
Et CNC laserskjæresystem bruker den digitale sjablongdesignfilen til å nøyaktig fjerne eller fordampe deler av sjablongmaterialet der åpninger er nødvendig. En pulserende UV-laser brukes ofte, noe som gjør at kompliserte mønstre og fine egenskaper kan dannes med stramme toleranser takket være laserens nøyaktighet. Det smeltede materialet støvsuges bort under kutting.
Etterbehandling
Mens laserskjæring definerer åpningsplasseringene, forbedrer ytterligere trinn snittkantene og gir nøkkelegenskaper. En sekundær laserpassering med lavere effekt rundt åpningene skaper den optimale innovergående trekkvinkelen for å hjelpe til med å frigjøre pasta. Kjemisk etsing jevner ut kanter.
Innramming
Den ferdige SMT Stencil Printer-folien gjennomgår deretter en innrammingsprosess hvor den strekkes på tvers og festes til en stiv ramme for stivhet og enkel håndtering. Dette gjør det også mulig å feste sjablongen på sjablongskrivere.
Endelig kvalitetskontroll
Før forsendelse validerer kvalitetskontroller kritiske parametere som åpningsdimensjoner, plasseringsnøyaktighet og total SMT Stencil Printer-tykkelse samsvarer med spesifikasjonene. Dette trinnet plukker ut eventuelle feil i fabrikasjonsprosessen før sjablongen når kunden.
Manuell utskrift
I PCBA-produksjonsprosessen utføres manuell utskrift ved å holde nalen til loddepasta-trykkmaskinen, som kun er egnet for produkter med lave presisjonskrav og tidlig bruk med høye utstyrsinvesteringskostnader.
Halvautomatisk utskrift
Offline SMT-utskriftsmaskin må manuelt plukke og plassere hver trykt PCB, hovedsakelig for mekanisk posisjonering.

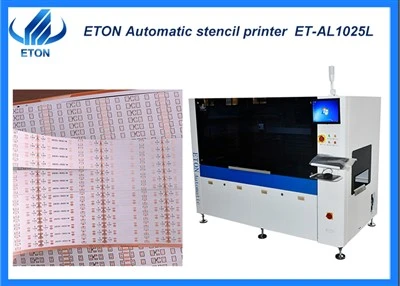

Helautomatisk utskrift
In-line-drift kan loddepasta-utskriftsmaskinen automatisk plukke opp og levere det trykte PCB-en, og har et visuelt justeringssystem etter utskrift og 2D/3D-inspeksjonsfunksjon. Og loddepasta-utskriftsmaskinen har flere alternativer i forskjellige utskriftsparametere. Den mer avanserte SMT-trykkmaskinen har også funksjoner som automatisk montering av stålplater.
Påvirkningsfaktorer for SMT sjablongtrykkmaskin
Produksjonsprosess
Den beste prosessen er elektropolering etter laserskjæring. Kjemisk etsing og elektroforming vil ha feil, som laminering, eksponering, fremkalling osv., og elektroforming vil også påvirkes av ujevnheten i underlaget.
Materialvalg
Skjermrammen skal tåle et visst programrelé og ha god flathet; sjablongen er best å bruke et polyesternett fordi det kan opprettholde spenning og stabilitet i lang tid; og stålplaten er fortrinnsvis 304, som er mer gunstig for loddepasta-rulling enn speiloverflaten.
Åpningsdesign
Utformingen av stålnettingsåpningen har størst innvirkning på kvaliteten på stålnettet. Utformingen av åpningen bør ta hensyn til produksjonsprosessen, bredde-til-tykkelse-forhold, arealforhold, opplevelsesverdi, etc.
Integriteten til produksjonsdataene
Jo mer komplette dataene er, jo bedre. Når det er flere data som eksisterer samtidig, er det nødvendig å understreke hvilken som er standarden. I tillegg kan stålnettet laget i henhold til datafilen minimere forekomsten av feil.
Bruk av utskriftsmetode
Riktig utskriftsmetode kan opprettholde kvaliteten på stålnettet og øke levetiden. Tvert imot vil uriktige utskriftsmetoder, som for høyt trykk, ujevnt stålnett eller PCB under trykking etc. føre til at stålnettet blir skadet i varierende grad.
Rengjøringsmetode
Loddepasta er spesielt lett å stivne. Hvis loddepastaen eller tinnpulveret på stålnettet ikke rengjøres i tide, vil det blokkere åpningen av stålnettet, og omtrykk vil forårsake vanskeligheter og feil. Derfor, etter at stålnettet er tatt av maskinen eller loddepastaen ikke er skrevet ut på skriveren på 1 time, må den rengjøres i tide.
Lagringsforhold
Ulike materialer har ulike lagringsmiljøer. Stålmasker bør også oppbevares på bestemte lagringsplasser og kan ikke plasseres tilfeldig. Dette kan beskytte stålnettet mot utilsiktet skade. Samtidig må stålnett aldri stables sammen etter eget ønske. Dette er ikke vakkert og ikke bra, og det kan også bøye nettrammen.
Hva er de spesifikke kravene for bruk av SMTStencil Printer
Det første stykket må bekreftes av teknikeren og masseproduseres etter å ha blitt kvalifisert;
Hver 30 trykte tavler må inspiseres av en inspektør, og deretter sendes til plasseringsmaskinen etter å ha blitt kvalifisert;
Etter at betjeningen av SMT-stensilskriveren er fullført, fjern skjermen og rengjør den, slå den av i henhold til bruksanvisningen og rengjør arbeidsflaten.
Når du håndterer loddepastaen med SMT Stencil Printer, bør du bruke gummihansker eller engangshansker. Hvis loddepastaen ved et uhell festes til huden, bør den rengjøres med alkohol eller hånddesinfeksjon umiddelbart, og deretter skylles med mye vann;
Etter operasjonen skal den gjenværende loddepastaen, det brukte SMT Stencil Printer-skjermtørkepapiret og engangshansker behandles jevnt i samsvar med de relevante bestemmelsene i miljølover og -forskrifter;
Rengjør utstyret, verktøyet og verktøyene før bruk, spesielt miljøvernstatusen til stedet før du behandler blyfrie produkter.
Under driften av SMT Stencil Printer er kroppen strengt forbudt å nå inn i maskinen;
Den lengste tiden fra utskrift av loddepastaen på underlaget til den går inn i reflow-loddingen er ikke mer enn 4 timer;
Sjekk integriteten til nalen før du bruker SMT-sjablonskriveren.
Hvordan vedlikeholde SMT sjablongskriver
Utvikle en vedlikeholdsplan
Å utvikle en vedlikeholdsplan er det første trinnet for å sikre at transportsystemet vedlikeholdes riktig. Planen bør spesifisere hyppigheten av inspeksjoner og vedlikehold og hvilke oppgaver som skal utføres. Avhengig av arbeidsmengden til SMT sjablongskriveren, kan vedlikeholdsfrekvensen være daglig, ukentlig eller månedlig.
Regelmessig rengjøring
Transportbåndet bør holdes rent for å hindre materialoppbygging og redusere friksjon, noe som kan skade transportbåndet og forårsake økt slitasje. Regelmessig rengjøring bør omfatte fjerning av rusk, støv og skitt fra transportbåndet, valsene og andre komponenter. Vi anbefaler luft-/tørkerengjøring når forurensninger er tørre på transportbåndet. I sanitære miljøer anbefales full nedvasking og sanitær retningslinjer.
Belte inspeksjon
Strekkfrie belter gjør jevn drift av dynamiske SMT sjablongskrivere svært enkel og krever lite vedlikehold. Transportbåndet bør inspiseres regelmessig for å oppdage eventuelle problemer. Se etter tegn på slitasje, skade, belteforlengelse og feiljustering. Løs eventuelle problemer umiddelbart for å forhindre ytterligere skade.
Inspeksjon av SMT Stencil Printer-komponenter
SMT sjablongskriverkomponenter bør inspiseres regelmessig for å oppdage slitasje og skade. Dette inkluderer belter, ruller, lagre, motorer, girkasser og andre komponenter. Eventuelle skadede komponenter bør skiftes ut umiddelbart for å forhindre ytterligere skade på systemet.
Riktig lasting
Riktig lasting av transportørsystemet vil bidra til å redusere spenningen på transportbåndet. Sørg for at lasten er jevnt fordelt over hele transportbåndets bredde og unngå overbelastning av transportbåndet.
Elektriske tilkoblinger
Elektriske koblinger bør kontrolleres regelmessig for å sikre at de er tette. Løse koblinger kan forårsake lysbuer, som kan skade de elektriske komponentene i transportørsystemet.
SMT Stencil Printer består av en mal med et vindu for utskrift av grafikk, en nal som fyller åpningene på malen med loddepasta, og et trykkbord som klemmer kretskortet. Materialene som brukes er loddepasta og kretskort. Ved utskrift bør du først justere malvinduet med landmønsteret på kretskortet. Etter posisjonering, legg en tilstrekkelig mengde loddepasta til utskrift. Mens du trykker på nalen, flytter du den fra venstre til høyre for å få loddepastaen til å rulle. Loddepastaen fylles inn i åpningen av malen.
Grafisk justering
Det er viktig å justere PCBA-substratet og sjablongen før utskrift, slik at PCB-kortputene og sjablongåpningene kan overlappe hverandre for å sikre kvaliteten på loddepastautskriften.
Skrapemateriale
I selve SMT-lappbehandlingen er skrapematerialet for det meste stålskraper, som er praktisk for dannelse og stripping av loddepasta.
Nalvinkel
Jo mindre vinkelen er mellom nalen og sjablongen i loddepasta-utskriftsprosessen, desto større blir trykket nedover, og det er lett å injisere loddepastaen inn i maskehullet, men for mye trykk kan føre til at loddepastaen blir klemt til sjablongen bunnflaten, noe som får loddepastaen til å feste seg. I selve SMT-behandlingen er vinkelen mellom skrapen og stålnettet vanligvis 45 grader til 60 grader. Vanligvis bruker automatiske og halvautomatiske utskriftsmaskiner flere vinkler på 60 grader.
Rensemiddel for sjablong
Sjablongen må også rengjøres. Vanligvis brukes IPA og alkohol løsemiddel til rengjøring. Vær forsiktig så du ikke bruker et løsemiddel som inneholder klor, ellers vil det ødelegge sammensetningen av loddepastaen og påvirke behandlingskvaliteten.
Utskriftshastighet
Siden hastigheten til skraperen er omvendt proporsjonal med viskositeten til loddepastaen, er hastigheten lavere når grafikken med høy tetthet brukes.
