LED Chips Motstandsmontering SMT 68 dysemaskin

LED Chips Motstandsmontering SMT 68 dysemaskin

Produserer med Produserer 4 typer materialer samtidig med høy kapasitet, tilgjengelig for 5M, 5{{10}}M eller hvilken som helst lengde av fleksibel stripe og rull til rull. Toarms fire modul, 17 dyser for hver monteringsdel, del A eller del B kan monteres separat eller synkront. Automatisk kalibrering, høy presisjon, tilgjengelig for RGB. Eksklusiv patentteknologi: Gruppe å velge og gruppere for å montere.IPC9850 Kapasitet: 200000~250000 CPHPatentnummer : ZL 2011 2 0237740.9/ ZL 2011 2 0334606.0/ ZL 2012 20178869.1/ ZL 2012 2 0415505.0/ZL 2012 20415044.7/ZL {{17 }}.8/ ZL 2012 2 0415061.0

Sende bookingforespørsel

Funksjonen

LED-chip motstand montering SMT 68 dyse maskin

Beskrivelse

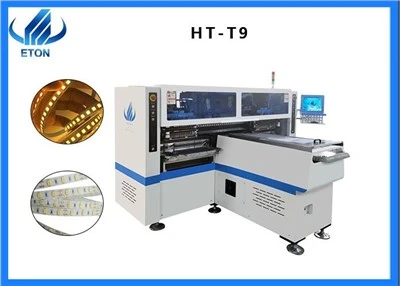

HT-T9 er en høyhastighets plukke- og plassermaskin som kan brukes for fleksible lysstrimler i alle lengder

PCB-størrelse: 250 mm* hvilken som helst lengde, egnet for 5m, 10m, 50m, 100m eller fleksible lysstrimler av hvilken som helst lengde, RGB kan monteres.

Modell	HT-T9
Dimensjon
Lengde	3100 mm
Bredde	2300 mm
Høyde	1550 mm
Total vekt	1700 kg
PCB
PCB Lengde Bredde	250 mm* hvilken som helst lengde
PCB tykkelse	0.5-1,5 mm
PCB Klemming	Justerbar trykkpneumatisk
Monteringsmodus	Gruppe å ta og gruppe å montere
Monteringshastighet	200000~250000 CPH
Komponenter	LED 3014/ 3020/ 3528/ 5050 og kondensatorer, motstander, bro likerettere, etc.
Komponenter hastighet	0,5 mm
Antall matestasjoner	68 stk
Antall dyser	68 stk
Makt	380 AC 50 HZ
Strømforbruk	6kw
Driftsmiljø	23 grader ±3 grader
Transportør overføring	Maks lengde: 1000 mm

product-700-500

SMT Line løsning

Utstyret som kreves for den halvautomatiske produksjonslinjen inkluderer:

Halvautomatisk utskriftsmaskin:loddepastaen er trykt på PCB-puten gjennom sjablongen;

Velg og plasser maskin:monter LED-brikkene eller andre komponenter på den angitte posisjonen på PCB-kortet;

Reflow ovn:smelte loddepastaen for å få den til å feste seg til monteringskomponentene;

Transportør:inspiser plasseringen og loddekvaliteten, og spiller også en rolle i overføring av PCB-kort og buffering på SMT-produksjonslinjen

product-700-500

Vår fordel

Som en teknologidrevet bedrift spesialiserer ETON seg på SMT (Surface Mount Technology), ny energi FPC (Flexible Printed Circuit), halvleder-IGBT, samt romfarts- og militærindustri. Forpliktet til teknologisk innovasjon og produktutvikling innen plukke-og-plasser-maskiner, holder selskapet seg til kjernefilosofien om å promotere nasjonen gjennom hardt arbeid. Det forbedrer kontinuerlig det teknologiske innholdet og konkurranseevnen til produktene sine, og etablerer et omfattende system for teknologisk innovasjon. ETON har fått over 200 patenter, inkludert over 20 oppfinnelsespatenter, mer enn 40 programvareopphavsrettigheter og flere patenter for internasjonal banebrytende teknologi.
